铜镍合金的研究及其应用综述，，，，，，，，从铜镍合金的分类、性能与应用、性能需求等研究|尊龙凯时学堂|尊龙凯时

产品分类

尊龙凯时学堂

铜镍合金的研究及其应用综述，，，，，，，，从铜镍合金的分类、性能与应用、性能需求等研究

发布时间：2021-06-18点击：2855

摘要：海洋业的快速发展对海洋工程应用材料提出越来越高的要求，，，，，，，，其中包括在船舶、一些发电厂和海水淡化等方面应用广泛的白铜。。。。。。。。因其遭受长期的海水冲刷腐蚀，，，，，，，，若耐腐蚀性能没有达到使用要求就会出现腐蚀失效现象，，，，，，，，从而造成巨大损失。。。。。。。。因此白铜以其良好的耐海水腐蚀（尤其良好冲刷腐蚀性能）和抗腐蚀疲劳性能，，，，，，，，优良的冷、热加工工艺性能以及较高的抗拉强度、屈服强度等性能日益受到人们的关注。。。。。。。。

关键词：白铜；；；；；成分；；；；；耐腐蚀性；；；；；应用

中图分类号：TG146.15文献标志码：A

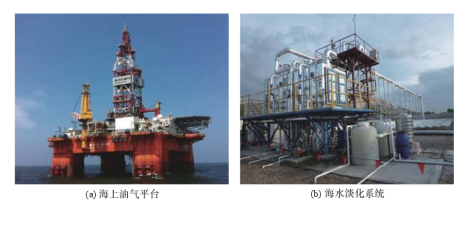

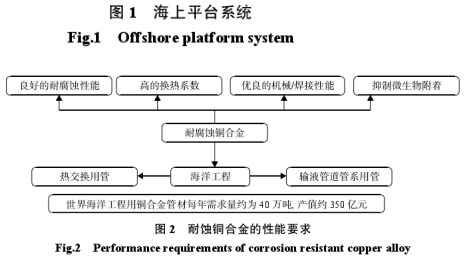

随着海洋业的发展，，，，，，，，海水冷却系统选材从早期的TUP紫铜、铝黄铜、不锈钢，，，，，，，，发展为目前耐海水腐蚀性能较好的铜镍合金。。。。。。。。白铜以镍为主要元素，，，，，，，，并含有少量的Fe，，，，，，，，Mn等元素可形成连续的α-单相固溶体，，，，，，，，使其具有较好的延展性，，，，，，，，冲击性和热稳定性。。。。。。。。同时铜镍的无限固溶使其在后期的冷热加工中不会发生相变，，，，，，，，所以对合金的力学性能和耐腐蚀性能影响甚微。。。。。。。。本文介绍了不同白铜合金及其应用场合，，，，，，，，并总结铜镍合金研究进展。。。。。。。。图1为海上平台系统，，，，，，，，图2为材料性能要求。。。。。。。。

1.铜镍合金的分类

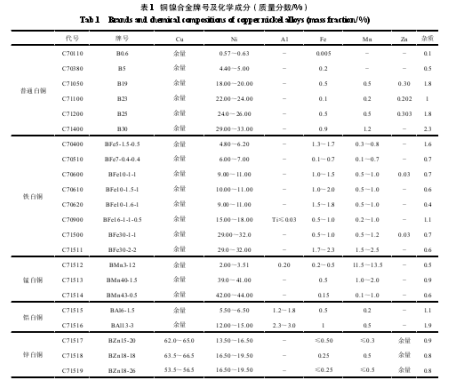

表1是白铜合金的牌号及元素组成，，，，，，，，白铜可分为锰白铜、铁白铜、普通白铜、铝白铜和锌白铜，，，，，，，，由于其中的Ni元素含量的不同，，，，，，，，使其性能有所差异，，，，，，，，应用的场合也不同。。。。。。。。由于其具有无可替代的耐腐蚀性能及诸多性能较传统合金优越，，，，，，，，因此具有较大的应用潜力。。。。。。。。

2.铜镍合金的性能及其应用

普通白铜一般为结构铜镍合金，，，，，，，，除了具有较高的耐腐蚀性能之外，，，，，，，，在高温和低温下有较好的综合力学性能，，，，，，，，即塑性和韧性都较好，，，，，，，，一般作为棒材或带材。。。。。。。。同时，，，，，，，，在普通白铜的基础上添加一些微量合金元素如Fe，，，，，，，，Mn，，，，，，，，Zn和Al等，，，，，，，，可达到实际应用上的特殊性能要求，，，，，，，，更好地满足工业需求。。。。。。。。应用***广泛的铁白铜是BFe10-1-1（C70600）和

BFe30-1-1（C71500），，，，，，，，当Ni的质量分数在30%和10%时，，，，，，，，合金的钝化区间较宽，，，，，，，，耐腐蚀性能***好。。。。。。。。且该合金还具有超强的耐海水冲刷腐蚀性能，，，，，，，，被称为“海洋工程合金”，，，，，，，，铜及铜合金在海洋工程领域的主要应用如表2所示。。。。。。。。

BFe10-1-1和BFe30-1-1合金具有良好的耐海水冲刷腐蚀性能、高的传热系数、优良的力学/焊接性能、抑制海洋微生物附着等优点，，，，，，，，被广泛用于船舶主、辅机的冷却水管、海上采油平台的消防管路、电厂的热交换器、滨海核电站凝汽器，，，，，，，，海水淡化多级闪蒸装置的盐水加热器[2-4]。。。。。。。。同时BFe30-1-1合金具备更高的强度，，，，，，，，也应用于一些海洋装置的轴、紧固件、阀杆和凸缘等高强度结构件。。。。。。。。耐海水冲刷腐蚀和耐砂蚀性能较好的BFe30-2-2合金的研制是为了应对东海水域海水含砂量大的问题[5]。。。。。。。。BFe10-1-1

和BFe30-1-1合金管材硬态下的力学性能应满足：抗拉强度≥370MPa，，，，，，，，屈服强度≥150MPa，，，，，，，，伸长率≥18%，，，，，，，，维氏硬度≥85；；；；；耐蚀性能：腐蚀量（50℃，，，，，，，，3.5%NaCl海水）≤0.025mm/a，，，，，，，，不允许有点蚀现象出现。。。。。。。。锰白铜(BMn3-12合金)的电阻系数适中、电阻温度系数小且较稳定，，，，，，，，因其良好的电气性能，，，，，，，，BMn3-12合金可以用来制作标准电阻和其他精密仪器仪表的电阻元件。。。。。。。。随着时代发展，，，，，，，，对仪器的精密度要求越来越高，，，，，，，，所以对此合金的研究不能止步于改变合金成分和含量[6]。。。。。。。。通过退火、水平挤压失效和拉拔工艺使BMn3-12合金具有特殊的共格孪晶界，，，，，，，，可以在不影响材料导电性的情况下提高材料的强度。。。。。。。。BMn40-1.5合金是比BMn3-12合金应用更早的电工铜镍合金，，，，，，，，因其电阻温度系数较小，，，，，，，，故耐热性较好，，，，，，，，可在较宽的温度范围内使用。。。。。。。。相比于BMn3-12合金，，，，，，，，BMn40-1.5合金对铜的热电势较高，，，，，，，，故适用作交流用的精密电阻、滑动电阻、启动、调节变压器及电阻应变计等[8]。。。。。。。。铝白铜既有高的强度，，，，，，，，也有良好的塑性和韧性。。。。。。。。其中BAl13-3合金常用来制作较高强度的耐蚀件，，，，，，，，BAl16-1.5合金用于制造具有重要用途的扁弹簧。。。。。。。。长久以来，，，，，，，，为了提高铝白铜的使用性能，，，，，，，，常加入少量的微量元素使铝白铜产生强化基体，，，，，，，，在保持较高的强度的前提下拥有良好的导电性，，，，，，，，以满足实际应用要求。。。。。。。。由于铝白铜具有高强度、高导电性能及良好的耐磨性能，，，，，，，，可做引线框架和耐磨件的潜在材料[9-11]。。。。。。。。

锌白铜（BZn18-18BZn15-20合金）也被称作“德国银”[12]。。。。。。。。由于锌白铜具有良好的抗拉强度、抗疲劳性能和抗腐蚀性能等优点，，，，，，，，主要被用作元器件或晶体的外壳、医疗器械用具、建筑用材和管乐器外壳等[13]。。。。。。。。

3.铜镍合金性能需求

随着我国海洋船舶工业、海洋石油和天然气业、海洋矿业、海洋电力和海水淡化产业的快速发展，，，，，，，，对材料的要求也越来越高[16]。。。。。。。。其中铜镍合金管用较多，，，，，，，，舰船用铜合金冷凝管长期在高温、高压及腐蚀性很高的冷却介质-海水环境中工作。。。。。。。。因此，，，，，，，，仅仅产品的化学成分、力学性能、耐海水腐蚀性满足要求已不够，，，，，，，，还要严格要求几何尺寸精度、工艺性能和内部组织等指标，，，，，，，，同时还要求铜镍合金管具有较好的耐腐蚀性能、高传热系数、大口径、高精度，，，，，，，，优良的机械焊接技术，，，，，，，，较好的抑制海洋微生物附着[17]等特性。。。。。。。。目前国内由于加工设备问题，，，，，，，，导致大口径的铜管合金还无法大批量生产，，，，，，，，主要依靠国外进口。。。。。。。。因此大口径铜管生产难关仍需努力攻破。。。。。。。。

4.铜镍合金研究进展

4.1铜镍合金腐蚀机制

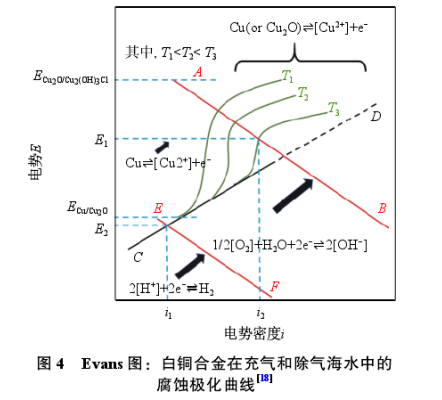

图4是白铜在含氧海水中腐蚀反应各个过程，，，，，，，，图中的AB线是白铜在海水中的阴极反应过程，，，，，，，，可表示为：

1/2[O2]+[H2O]+2e?=2[OH?]（1）

图4中的CD线是白铜在海水中不发生钝化的阳极反应过程。。。。。。。�？？？？？？杀硎疚�

Cu=Cu++e?（2）

图4中T1，，，，，，，，T2，，，，，，，，T3

曲线是白铜在海水中发生钝化的阳极反应过程。。。。。。。。EF线是白铜由于缺氧而发生析氢反应过程，，，，，，，，因此在此过程中既不发生钝化，，，，，，，，也不形成腐蚀产物。。。。。。。。

Cu(orCu2O)=Cu2++2e?（3）

2[Cu2+]+3[OH?]+[Cl?]=Cu2(OH)3Cl（4）

4.2铜镍合金耐腐蚀性研究

为满足海洋业材料使用性能要求，，，，，，，，对于提高铜镍合金耐腐蚀性能人们做了大量研究。。。。。。。。邓楚平等[19]发现，，，，，，，，加入稀土Ce的白铜的抗拉强度和伸长率都有所提高，，，，，，，，晶粒组织更加致密，，，，，，，，并且加入稀土Ce可以改善合金在含硫的介质中的典型的脱镍腐蚀倾向。。。。。。。。Jiang等[20]研究了不同Fe含量对B10合金组织和性能的影响，，，，，，，，发现随着Fe含量的增加耐腐蚀性能呈现先增大后减小的趋势，，，，，，，，但并没有对其中的耐腐蚀机理做进一步的研究。。。。。。。。北京有色金属研究院的

张嘉凝[21]通过控制Fe/Mn比例以找到提高B10耐腐蚀性能的***佳合金配比，，，，，，，，研究发现当Fe/Mn=3:2时，，，，，，，，此时合金的耐腐蚀性能***好。。。。。。。。中国科学院的Ma等[22]发现，，，，，，，，采用固溶+冷轧变形+再结晶退火工艺可以使晶界和孪晶界数量增多，，，，，，，，从而可以得到耐腐蚀性能较好的合金。。。。。。。。

5.结论

本文主要以铜镍合金为切入点，，，，，，，，阐述了不同铜镍合金的化学成分及其应用场合，，，，，，，，介绍了国内外***的铜冷凝管生产工厂，，，，，，，，国内海洋系统管路用铜镍合金管的性能需求和铜镍合金发展的未来趋势，，，，，，，，总结了铜镍合金主要研究进展，，，，，，，，目前主要从加入微量稀土元素、加入不同含量

Fe元素、改变基体合金元素的配比和晶界工程等方面来提高铜镍合金的耐蚀性。。。。。。。。

来源：中国知网作者：陆菁

免责声明：本站部分图片和文字来源于网络收集整理，，，，，，，，仅供学习交流，，，，，，，，版权归原作者所有，，，，，，，，并不代表我站观点。。。。。。。。本站将不承担任何法律责任，，，，，，，，如果有侵犯到您的权利，，，，，，，，请及时联系尊龙凯时删除。。。。。。。。
