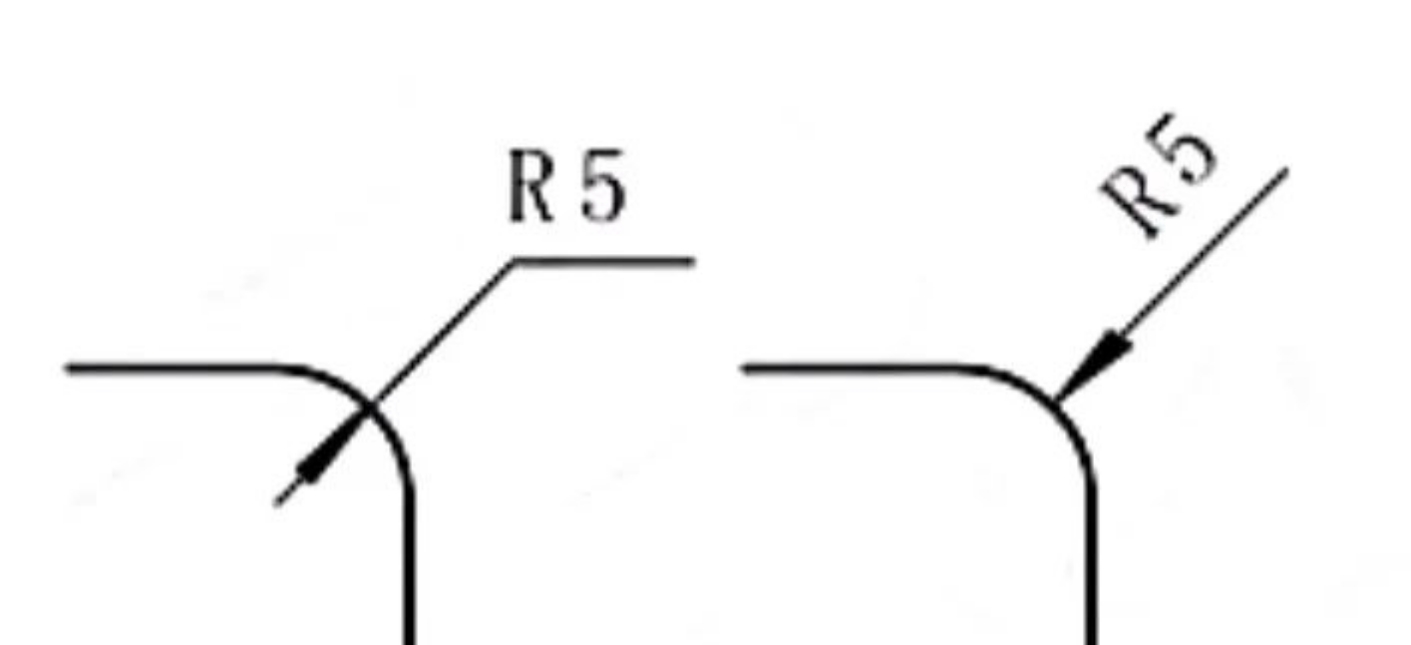

R角，， ，，， ，，顾名思义就是指圆弧角。。。。。。在零件结构中R角无处不在，， ，，， ，，分为内圆弧角或外圆弧角。。。。。。在图纸上用R+数字表示，， ，，， ，，如R5表示半径为5的圆弧角。。。。。。如下图：左侧为内圆弧角标注，， ，，， ，，右侧为外圆弧角标注
小小的R角是不是可有可无呢？？？？？实则不是，， ，，， ，，在实践中，， ，，， ，，经�；；；；； ；嵋蛭鍪覴角，， ，，， ，，出现很多"事故"。。。。。。那我们总结下R角有哪些作用：
1、机加工件减少应力集中，， ，，， ，，避免断裂等失效。。。。。。在机加工零件设计中，， ，，， ，，台阶轴每个台阶根部的R角可以有效减少应力集中现象，， ，，， ，，提高零件的强度和使用寿命。。。。。。例如：
①悬臂轴R角替代倒角或退刀槽，， ，，， ，，提高轴的强度。。。。。。

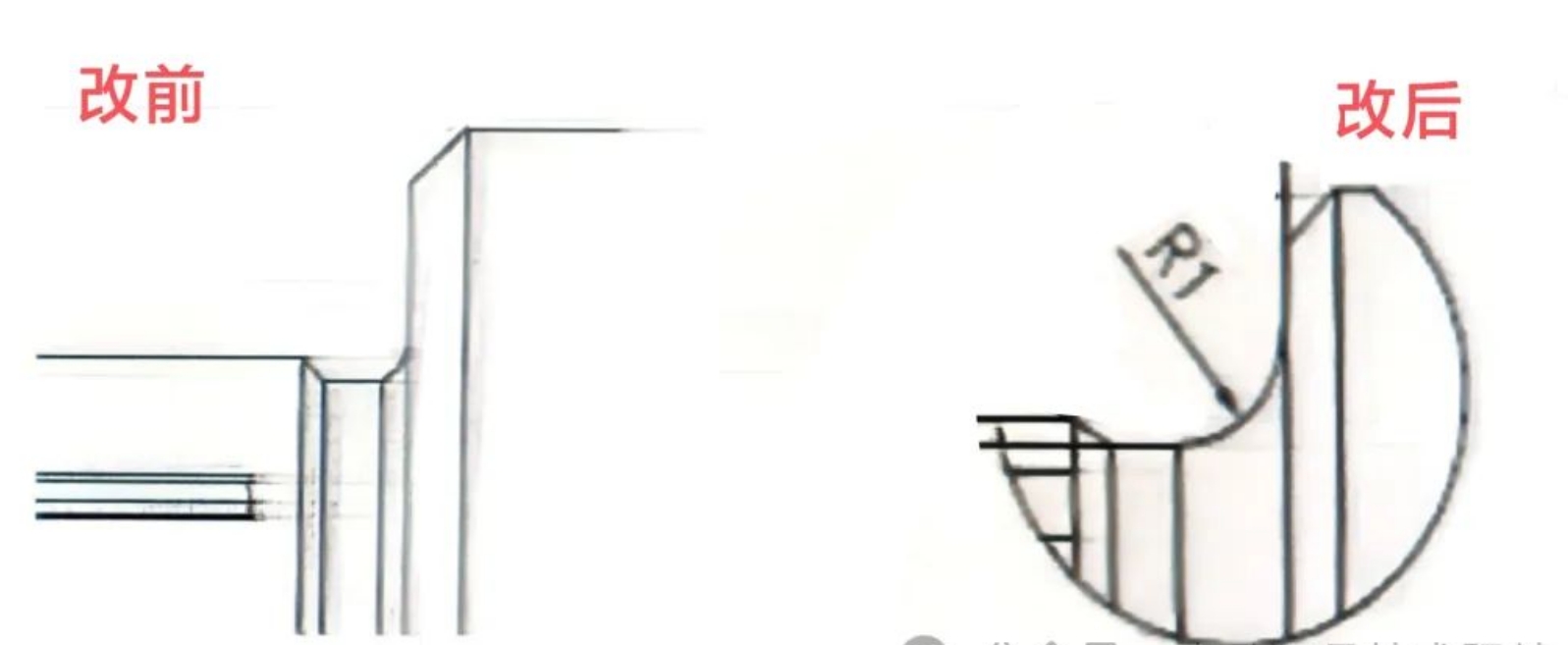

示例1：R角替代退刀槽(大R角不影响装配)

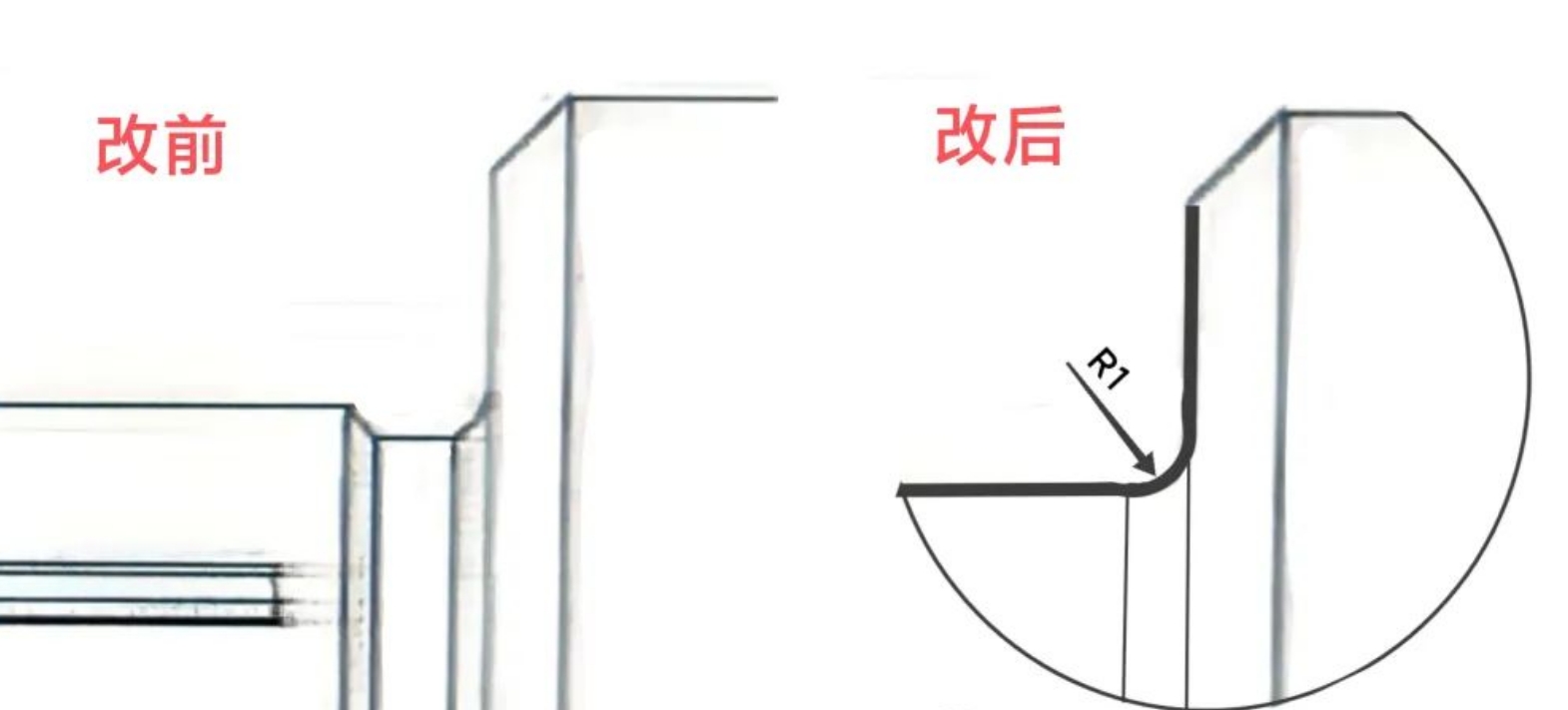

示例2：R角替代倒角(大R角影响装配)
②螺栓头根部圆角，， ，，， ，，提高螺栓强度。。。。。。依据GB-T 5782-2000《六角头螺栓》，， ，，， ，，以M5螺栓为例，， ，，， ，，图中r角***小值规定为0.2mm。。。。。。
如果是在紧固连接中，， ，，， ，，此处R角是除了螺纹***牙之外的***大应力集中点，， ，，， ，，如果按照标准设计成0.2mm，， ，，， ，，存在较大强度风险。。。。。。通常此处R角要尽可能的大一些，， ，，， ，，利于提高螺栓的强度。。。。。。

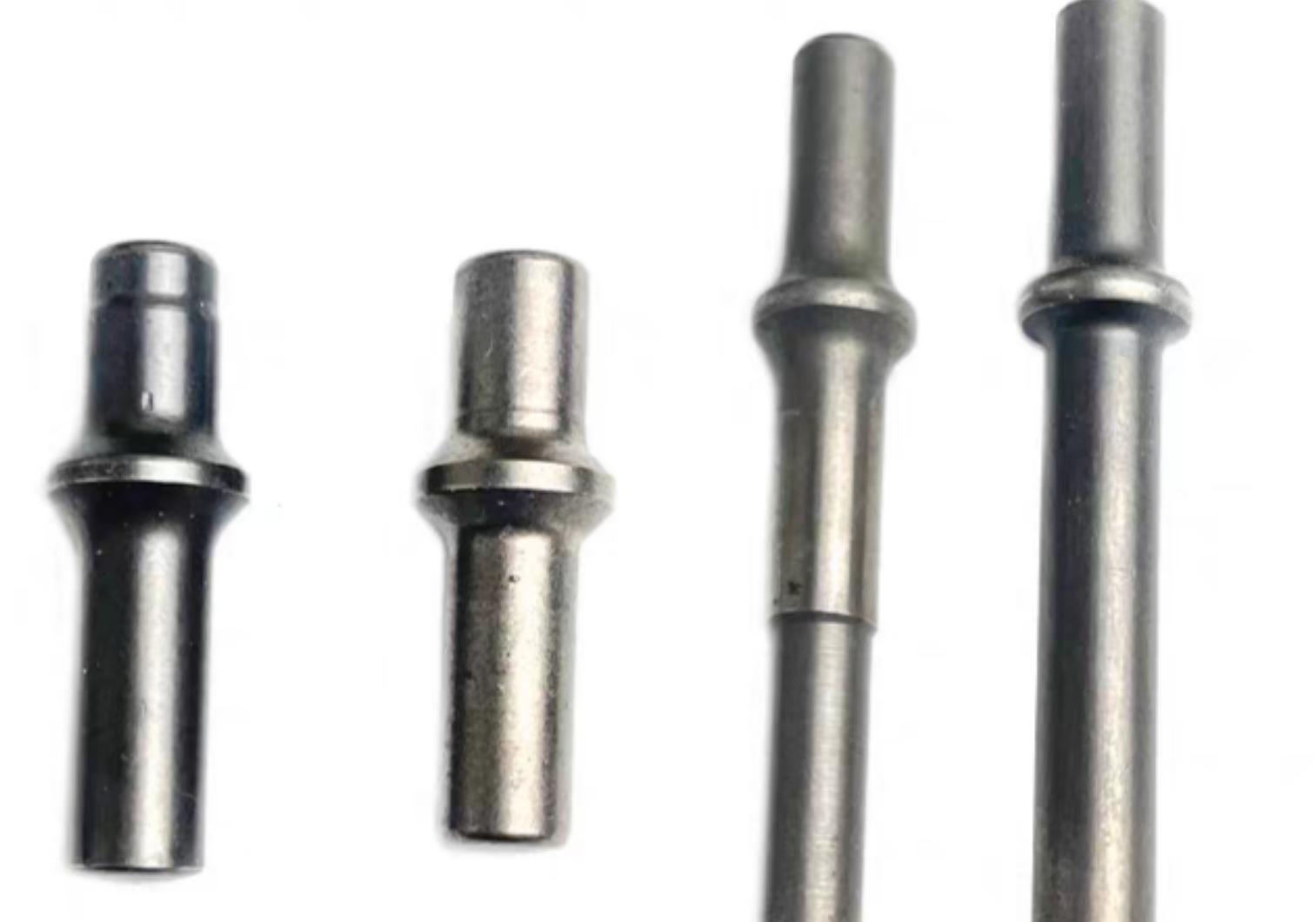

③轴端部加工R角，， ，，， ，，可以去除毛刺，， ，，， ，，使零件边缘更加光滑，， ，，， ，，提高加工精度和装配质量。。。。。。例如螺钉头均有圆角，， ，，， ，，方便套筒安装；；；；； ；机加工零件轴肩圆角处理等。。。。。。下图为电锤撞杆：
2、塑料件提高注塑流动性和筋板强度。。。。。。塑料件模具增加R角，， ，，， ，，提高可以提高注塑材料的流动性，， ，，， ，，减少气泡产生，， ，，， ，，也有助于模具的脱模，， ，，， ，，提高产品的外观质量，， ，，， ，，同时也增加内部筋板的强度。。。。。。例如：
①螺钉柱及加强筋板根部圆角，， ，，， ，，提高强度。。。。。。特别是使用一些强度较低的材料，， ，，， ，，如PP，， ，，， ，，更需要注意。。。。。。通常情况内圆角R≤0.3t(t为壁厚)，， ，，， ，，应力集中明显；；；；； ；内圆角R≥0.8t，， ，，， ，，基本无应力集中。。。。。。

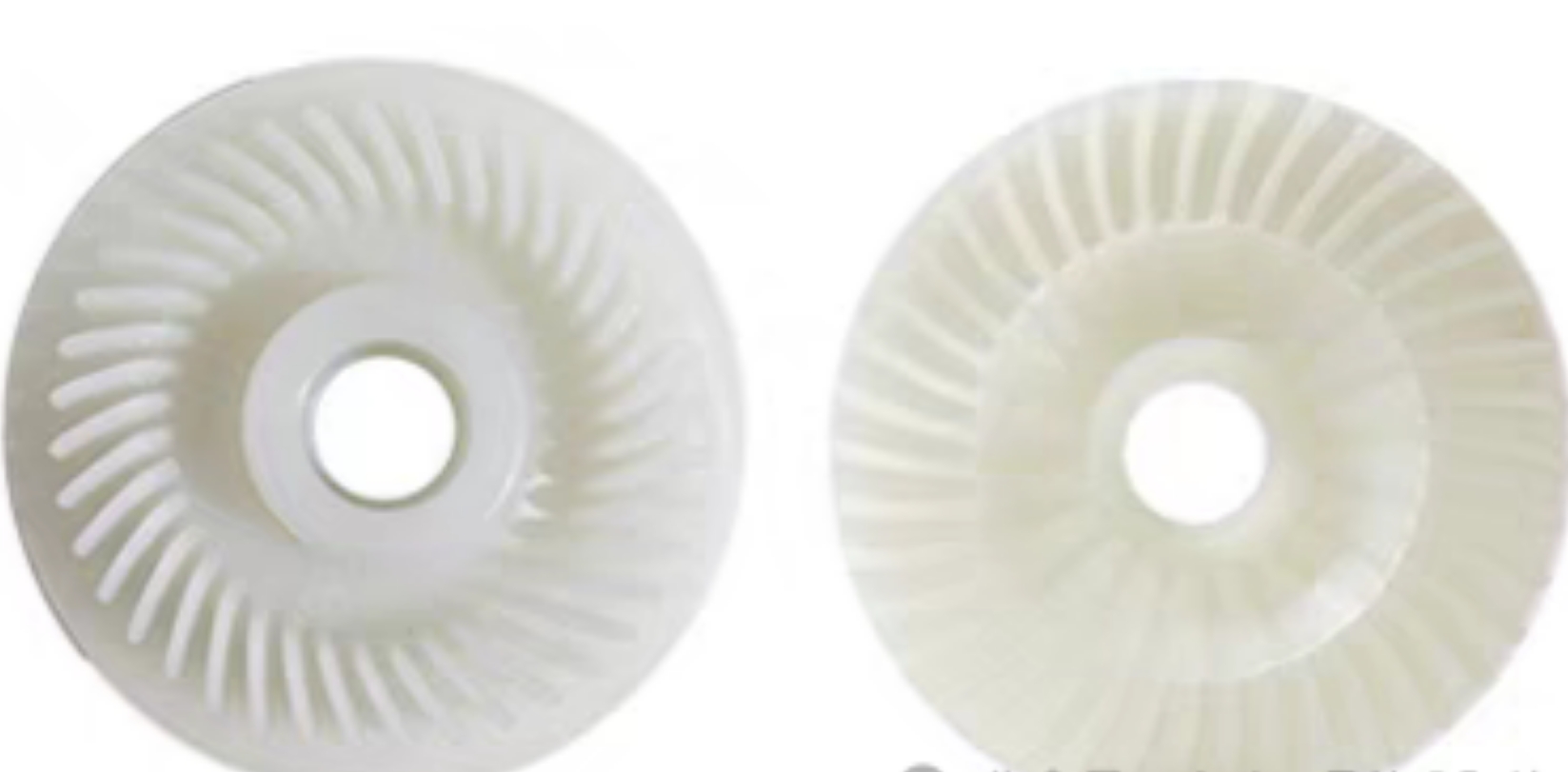

②风扇叶片根部增加R角，， ，，， ，，提高强度。。。。。。如下图：

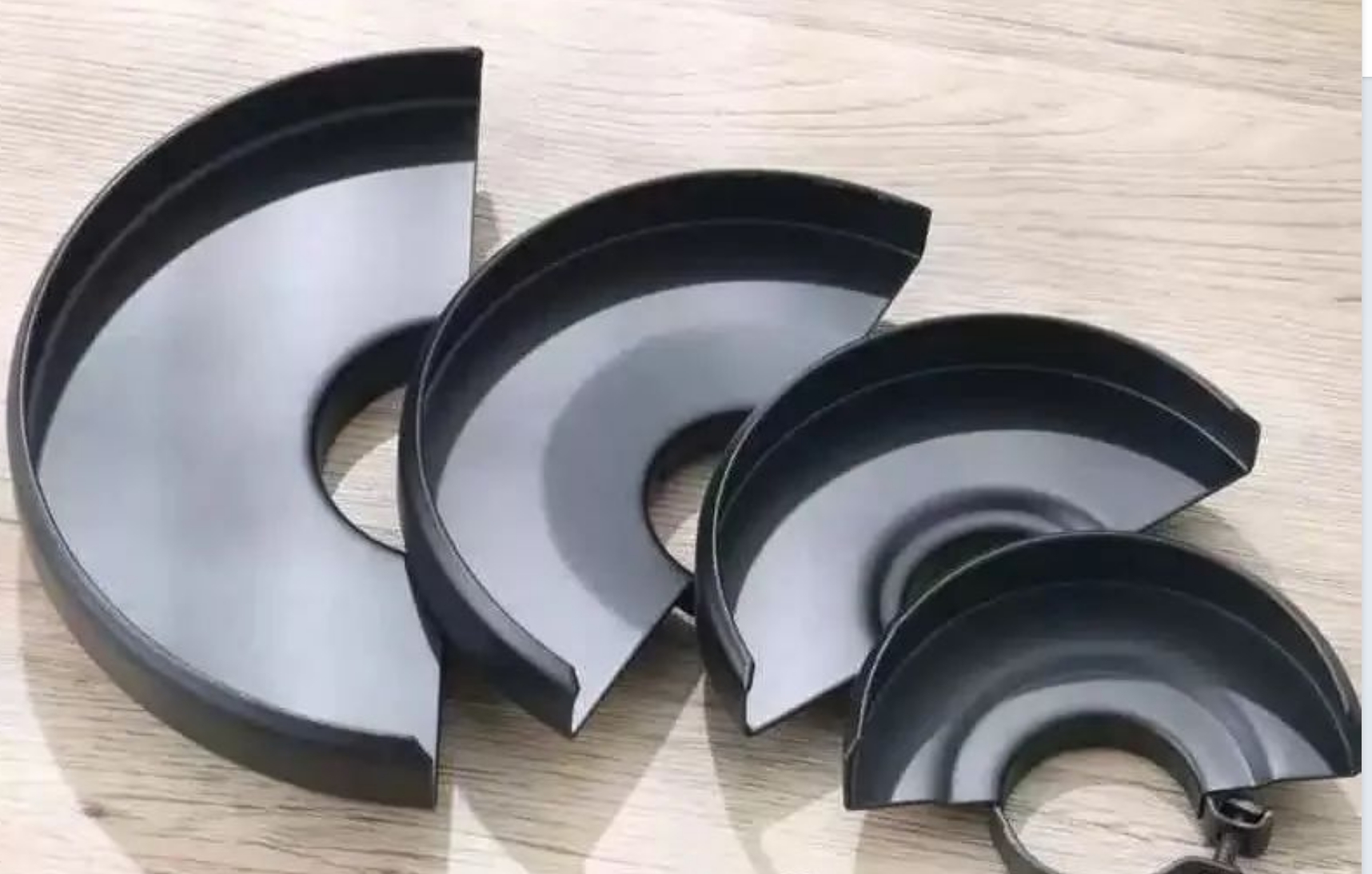

3、冲压件成型，， ，，， ，，需要R角过渡，， ，，， ，，提升冲压的工艺性和模具寿命。。。。。。如下为角磨冲压护罩，， ，，， ，，折弯处均圆角处理：
1、产品设计增加R角，， ，，， ，，能提升产品美观度、人机舒适性和安全性。。。。。。例如：
①产品外观可触碰的零件，， ，，， ，，一般都R角处理，， ，，， ，，即美观又增强用户触碰感；；；；； ；一些产品的把手设计大R角处理，， ，，， ，，提升用户操作手感。。。。。。
②产品安全规范需求。。。。。。在一些需要符合安全规范的设计中，， ，，， ，，如过线孔、卡线槽等，， ，，， ，，R角的设计可以避免锋利的锐角，， ，，， ，，防止刮手等安全事故。。。。。。
通过上述介绍，， ，，， ，，R角的作用不小。。。。。。R角设计时还需要注意以下几点：
①在设计壁厚类产品时，， ，，， ，，保持R角一致，， ，，， ，，确保壁厚均匀，， ，，， ，，提升整体结构稳定性；；；；； ；
②R角的大小，， ，，， ，，有些场景是越大越好，， ，，， ，，但同时需要考虑装配空间，， ，，， ，，避免本应该是面接触却是R角处线接触；；；；； ；
③R角处的粗糙度有些场景需要管控，， ，，， ，，如外圆弧角，， ，，， ，，有些是密封橡胶件的装配导向，， ，，， ，，粗糙度差会损伤密封件；；；；； ；
④塑料件结构中，， ，，， ，，除了必要的R角(螺钉柱根部、加强筋根部和卡线槽等)，， ，，， ，，过多的R角会增加模具加工的复杂性和成本；；；；； ；
总之，， ，，， ，，"小小"的R角的作用不可忽视。。。。。。通过合理设计和应用R角，， ，，， ，，可以显著提升产品的性能、外观和安全性，， ，，， ，，同时也有助于提高生产效率和降低成本。。。。。。
