一、变压器铜排作用及选择?
变压器大家都知道的。。。。。变压器由铁芯(或磁芯)和线圈组成。。。。。变压器的种类有很多，，，，，，，，按照相数分为单相变压器、三相变压器;变压器按照冷却方式分有干式变压器、油浸式变压器;变压器按照用途分为电力变压器、仪用变压器、试验变压器、特种变压器。。。。。铜排是变压器中的一个很小部件。。。。。虽然变压器铜排很�。。。。。�，，，，，，，但是对于变压器来说，，，，，，，，有着很重要的作用。。。。。没有变压器铜排，，，，，，，，变压器就不能正常工作了。。。。。那么到底什么才是变压器铜排呢?专家说，，，，，，，，变压器铜排是指用于变压器上的类似于铜箔的铜材。。。。。
二、制定变压器铜排选择规范的目的?
为减少设计人员在选择铜排时出现选择不合理、与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况，，，，，，，，方便生产施工，，，，，，，，特制定本设计规范。。。。。
三、变压器铜排选择原则?
1、满足载流量要求;
2、变压器对应额定电流按照1.1倍过载系数考虑;
3、满足安全距离，，，，，，，，与元器件排头适配;
4、满足动热稳定性。。。。。
四、变压器铜排选择的注意事项?
铜排的选择不能只是考虑载流量它还要考虑***大短路电流的大�。。。。。�，，，，，，，也就是考虑选择某规格铜排后，，，，，，，，***远方出现短路时短路电流的大�。。。。。�，，，，，，，从而配套相应大小的� ；；；；；；；�(也就是保险丝或继电� ；；；；；；；な荡笮�)。。。。。
五、变压器铜排作用及选择?
1、 变压器铜排作用:
变压器铜排是一种电阻极小的导体，，，，，，，，用作要求供给大电流的导线，，，，，，，，变压器铜排安装在变压器的低压侧至受电柜或与电容器柜、配电柜之间的电源联络。。。。。

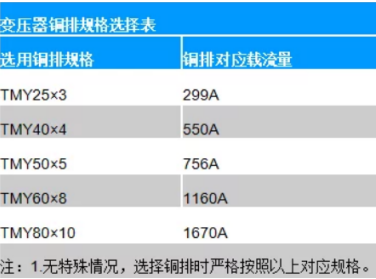

2、变压器铜排选择:
(1)低压隔离开关上下接头连接铜排规定(需要考虑低压主进开关的容量和隔离开关所带负荷的总容量，，，，，，，，若两者皆很�。。。。。�，，，，，，，且仍用的较大的隔离开关，，，，，，，，可做出适当调整):

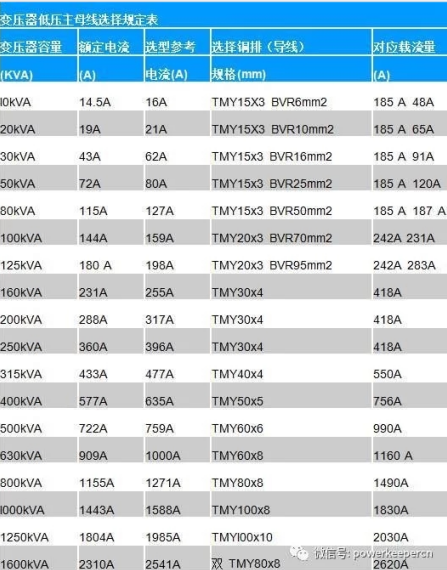

（2）变压器低压主母线选择规定(客户特殊要求除外):
在选择铜排时还应根据板型接头、相间距离等相关尺寸进行选择!(50kVA以下的变压器可以考虑使用电缆，，，，，，，，尽量不要使用铜排。。。。。)
(3)低压断路器铜排选择规定:

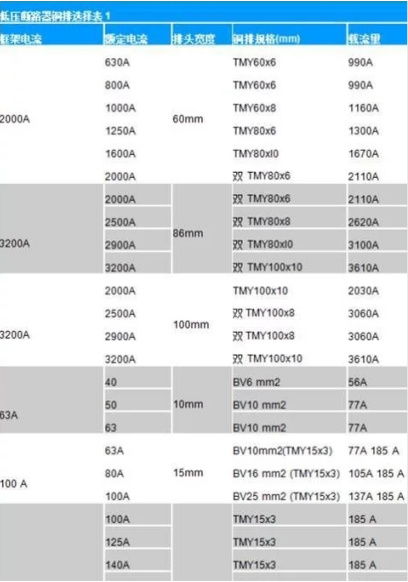

①低压断路器铜排选择表1:
②低压断路器铜排选择表2:

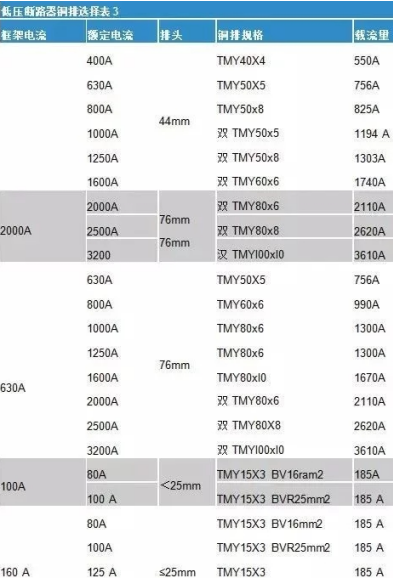

③低压断路器铜排选择表3:

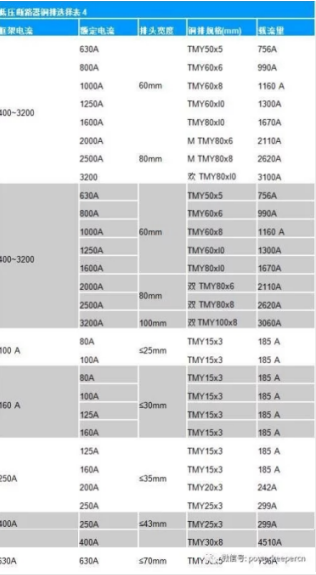

④低压断路器铜排选择表4:

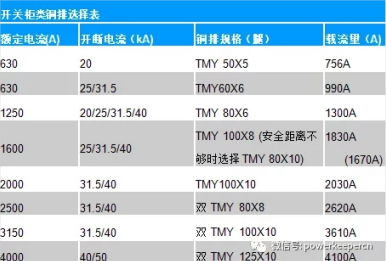

（2）开关柜类铜排选用规定:
(5)10kV、35kV箱变铜排选用参照表:

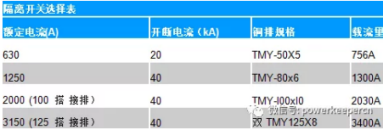

①隔离开关选择表:

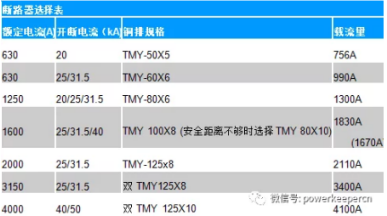

②断路器选择表:
