一、行业现状
目前的铜排市场上，，，，，，，主要包含以下几种产品：
?硬铜排，，，，，，，通常使用在在紧凑型电池组空间内，，，，，，，充当导体其绝缘有热缩管/模内注塑浸塑等
?软铜排，，，，，，，多层薄铜箔叠层，，，，，，，具有高柔软性可提供各种弯曲、扭曲和折叠形状，，，，，，，以适应所需的空间，，，，，，，且可更换绝缘满足各种温度或绝缘要求。。。。。。。在目前的应用场景里应用广泛。。。。。。。
?FlatWire铜排，，，，，，，用于连接HEV、EV和ESS行业中的单个蓄电池单元和电气部件，，，，，，，适用于混合动力电动汽车、电动汽车和ESS的充电电池，，，，，，，也可作为主电源和配电设备之间的传统母线（模具）连接的替代方案。。。。。。。
二、现状应用
作为一种更适合目前行业发展需求的电池包内部连接解决方案，，，，，，，软铜排得到了越来越多的应用。。。。。。。软铜排是一种带有柔软性的通电用BUSBAR(累加可通电的薄铜板)，，，，，，，在电池包内部结构设计过程中，，，，，，，可根据需要的形象进行折弯，，，，，，，实现布局***适化，，，，，，，同时，，，，，，，也可根据使用环境(温度,绝缘要求电压等)条件变更绝缘材质，，，，，，，产品顶端与组装面形象吻合，，，，，，，无需附加连接部品。。。。。。。
在产品开发过程中，，，，，，，需要的ToolingCost较低，，，，，，，可应用于类似电池包等狭窄空间(提供***适布局)，，，，，，，因为带有一定的柔软性，，，，，，，便于组装，，，，，，，相对一般的BUSBAR,可容许公差可以较大。。。。。。。
下图为使用软铜排的在狭小空间布置实例：
二、软铜排设计
-FlexibleBusbar 满足顾客式样方案
1. 根据顾客电流式样，，，，，，，选定导体面积（根据空间布局选定导体的宽和高）
2. 考虑Flexiblebusbar经过的区间的周边环境及F/B的固定部位,设计路径.

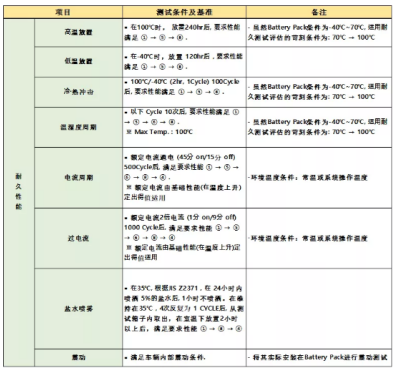

3. 根据LS电缆FlexibleBusbarSpec，，，，，，，进行信赖性test
-对FlexibleBusbar构成的定义
1. FleibleBusbar:累加薄铜板满足导体面积，，，，，，，套绝缘护套后跟具需要的布局进行折弯而制作出来的产品
2. 导体:通过累加薄铜板，，，，，，，形成可通电的busbar形状[材质:铜]
3. 绝缘护套:为保证产品绝缘性能的护套[TPE]
4. MicaTape:需确保耐火性时使用的绝缘胶带其中含有软质mica(Optional).
-FlexibleBusbar构成材质1)导体(薄板)： 材质:铜镀层:Sn0.5~1.0? 厚度:0.25mm±0.022)绝缘护套:TPE3)MicaTape:厚度为0.15mm，，，，，，，含有MICA成分的Tape.-可靠性测试。。。。。。。
一个成熟的软铜排的产品都需经过上述的设计和试验确认。。。。。。。
来源：线束中国 作者：中线学社
