电路板采用网格覆铜,, ,,, ,还是实心覆铜 ??????? ?

发布时间:2020-12-24点击:2827

一、什么是覆铜 ??????? ?

所谓覆铜,, ,,, ,就是将电路板上闲置的空间作为基准面,, ,,, ,然后用固体铜填充,, ,,, ,这些铜区又称为灌铜。。。。。

覆铜的意义在于:减小地线阻抗,, ,,, ,提高抗干扰能力;;;;;;;降低压降,, ,,, ,提高电源效率;;;;;;;与地线相连,, ,,, ,还可以减小环路面积。。。。。也出于让PCB焊接时尽可能不变形的目的,, ,,, ,大部分PCB 生产厂家也会要求PCB 设计者在PCB 的空旷区域填充铜皮或者网格状的地线,, ,,, ,覆铜如果处理的不当,, ,,, ,那将得不偿失,, ,,, ,究竟覆铜是“利大于弊”还是“弊大于利” ??????? ?

大家都知道在高频情况下,, ,,, ,印刷电路板上的布线的分布电容会起作用,, ,,, ,当长度大于噪声频率相应波长的1/20 时,, ,,, ,就会产生天线效应,, ,,, ,噪声就会通过布线向外发射,, ,,, ,如果在PCB中存在不良接地的覆铜话,, ,,, ,覆铜就成了传播噪音的工具。。。。。

因此,, ,,, ,在高频电路中,, ,,, ,千万不要认为,, ,,, ,把地线的某个地方接了地,, ,,, ,这就是“地线”,, ,,, ,一定要以小于λ/20 的间距,, ,,, ,在布线上打过孔,, ,,, ,与多层板的地平面“良好接地”。。。。。如果把覆铜处理恰当了,, ,,, ,覆铜不仅具有加大电流,, ,,, ,还起了屏蔽干扰的双重作用。。。。。

二、覆铜的两种形式

覆铜一般有两种基本的方式,, ,,, ,就是大面积的覆铜和网格铜,, ,,, ,经常也有人问到,, ,,, ,大面积覆铜好还是网格覆铜好,, ,,, ,不好一概而论。。。。。
为什么呢 ??????? ?大面积覆铜,, ,,, ,具备了加大电流和屏蔽双重作用,, ,,, ,但是大面积覆铜,, ,,, ,如果过波峰焊时,, ,,, ,板子就可能会翘起来,, ,,, ,甚至会起泡。。。。。因此大面积覆铜,, ,,, ,一般也会开几个槽,, ,,, ,缓解铜箔起泡。。。。。如下图:

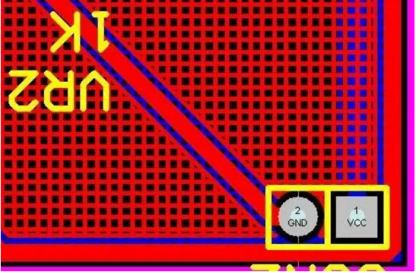

单纯的网格覆铜主要还是屏蔽作用,, ,,, ,加大电流的作用被降低了,, ,,, ,从散热的角度说,, ,,, ,网格有好处(它降低了铜的受热面)又起到了一定的电磁屏蔽的作用。。。。。特别是对于在触摸等电路当中,, ,,, ,如下图:


需要指出的是,, ,,, ,网格是使由交错方向的走线组成的,, ,,, ,我们知道对于电路来说,, ,,, ,走线的宽度对于电路板的工作频率是有其相应的“电长度“的(实际尺寸除以工作频率对应的数字频率可得,, ,,, ,具体可见相关书籍)。。。。。

当工作频率不是很高的时候,, ,,, ,或许网格线的作用不是很明显,, ,,, ,一旦电长度和工作频率匹配时,, ,,, ,就非常糟糕了,, ,,, ,你会发现电路根本就不能正常工作,, ,,, ,到处都在发射干扰系统工作的信号。。。。。建议是根据设计的电路板工作情况选择,, ,,, ,不要死抱着一种东西不放。。。。。因此高频电路对抗干扰要求高的多用网格,, ,,, ,低频电路有大电流的电路等常用完整的铺铜。。。。。

来源:21ic电子网
