发布时间：2021-09-24点击：9017
1.铜箔行业标准
世界上权威标准有：
美国ANSI/IPC 标准、欧州IEC标准、日本JIS标准
IPC-CF-150（1966.8） IPC-MF-150G（1999）
IEC-249-3A（1976）
JIS-C-6511（1992）JIS-C-6512 （1992）JIS-C-6513（1996）
GB/T-5230（1995）
2000年3月美国电子电路互联与封装协会（IPC）发布了“印制板用金属箔” （IPC—4562）。 。。。。IPC—4562标准是一部***规范铜箔品种、等级、性能的世界权威性标准。 。。。。它具有世界先进性，，，，，，它代替了原世界大多数铜箔厂家所执行的IPC—MF—150G标准。 。。。。
2.铜箔的分类
01.按照铜箔不同的制法，，，，，，可分为压延铜箔与电解铜箔两大类。 。。。。
IPC—4562按照其制造工艺的不同，，，，，，规定了金属箔的种类及代号：
E— 电解箔
W— 压延箔

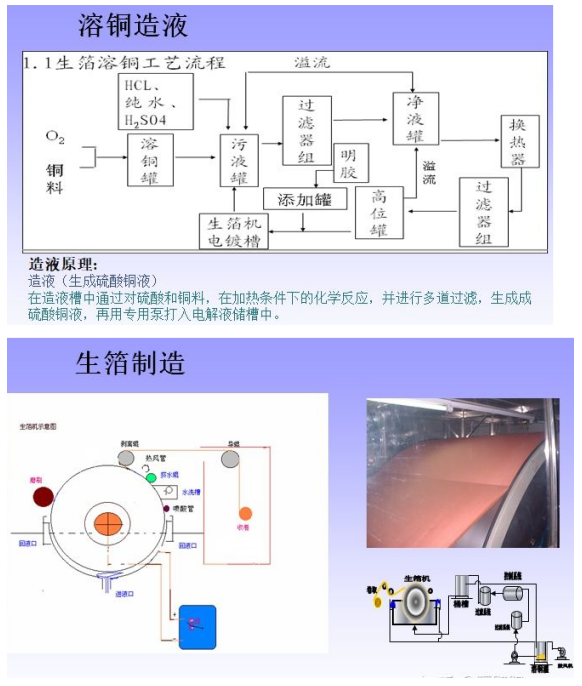

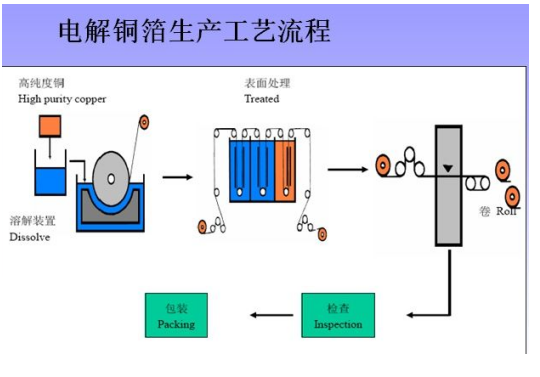

电解铜箔 electrodeposited copper foil（ED copper foil）指用电沉积制成的铜箔
压延铜箔 rolled copper foil用辊轧法制成的铜箔，，，，，，亦称为锻轧铜箔（wrought copper foil）
02.铜箔的分类
电解铜箔有以下种类:
双面处理铜箔 double treated copper foil指对电解铜箔的粗糙面进行处理外，，，，，，对光面也进行处理使之粗化。 。。。。
高温高延伸性铜箔
high temperature elongation electrodeposited copper foil（简称为HTE铜箔）在高温（180℃）时保持有优异延伸率的铜箔，，，，，，其中，，，，，，35μm 和70μm厚度的铜箔高温（180℃）下的延伸率应保持室温时的延伸率的30% 以上，，，，，，又称为HD铜箔（high ductility copper foil）。 。。。。
低轮廓铜箔

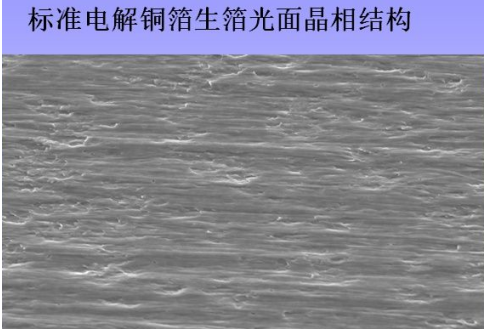

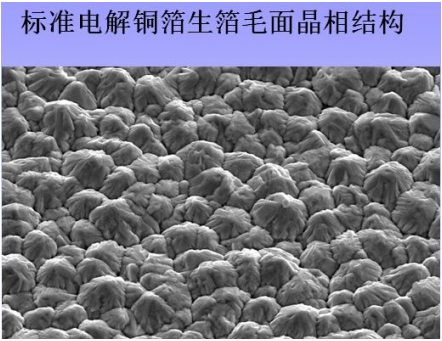

low profile copper foil，，，，，，（简称LP）一般铜箔的原箔的微结晶非常粗糙，，，，，，呈粗大的柱状结晶。 。。。。其切片横断层的棱线，，，，，，起伏较大。 。。。。而低轮廓铜箔的结晶很细腻（在2 μm以下），，，，，，为等轴晶粒，，，，，，不含柱状的晶体，，，，，，呈成片层状结晶，，，，，，且棱线平坦。 。。。。
涂树脂铜箔 resin coated copper foil（简称RCC）
国内又称为附树脂铜箔。 。。。。台湾称为：背胶铜箔。 。。。。国外还有的称为：载在铜箔上的绝缘树脂片，，，，，，带铜箔的粘结膜。 。。。。
03.其他分类
涂胶铜箔adhesive coated copper foil（简称ACC）
又称为“上胶铜箔”。 。。。。在铜箔粗化面上涂有树脂胶液的铜箔产品。 。。。。一般树脂胶是缩醛改性酚醛树脂、环氧—丙烯酸酯树脂、丁氰改性酚醛树脂等类型。 。。。。涂胶铜箔与涂树脂铜箔（RCC）在功能上有所区别，，，，，，只作为铜箔与绝缘基材的粘接作用。 。。。。用于纸基覆铜板、三层型挠性覆铜板制造。 。。。。
锂离子蓄电池要铜箔 copper foil for lithium ion battery
应用于锂离子蓄电池的负极集流体的制造的铜箔。 。。。。这种铜箔在锂电池内即充当负极材料的载体，，，，，，又作为负极电子收集与传输体。 。。。。所用的铜箔必须有良好的导电性。 。。。。它应保证与活性物质具有良好的接触性，，，，，，能够均匀的涂敷在负极材料上不脱落。 。。。。它应与活性具有良好的接触性，，，，，，良好的耐蚀性，，，，，，表面光滑、厚度均匀性。 。。。。
极薄铜箔 ultra thin copper foil
指厚度在9μm以下的印制电路板用铜箔。 。。。。一般使用的铜箔，，，，，，在多层板的外层为12μm以上，，，，，，多层板的内层为18μm以上。 。。。。9μm以下的铜箔使用在制造微细线路的印制电路板上。 。。。。由于极薄铜箔在拿取上困难，，，，，，因此一般有载体作为支撑。 。。。。载体的种类有铜箔、铝箔、有机薄膜等。 。。。。
3.铜箔按照特性的质量保证水平差异分为三级
1级：适用于要求电路功能完整，，，，，，机械性能和外观缺陷 不重要的场合。 。。。。
2级：适用于电路设计、工艺及规范一致性要求允许局部区域不一致的应用场合。 。。。。该级材料具有适中的保证等级。 。。。。
3级：该级材料适用于要求质量保证等级***高的应用场合。 。。。。
除非供需双方另有规定，，，，，，3级材料用于军用电子设备。 。。。。订货未指明质量等级视为1级
4.外观
不应有影响使用的外观缺陷
01.麻点和压痕
不应有直径大于1.0mm的麻点和压痕（对于3级铜箔）；； ；；；；每 300mm×300mm区域,直径小于或等于1.0mm的麻点和压痕不应超过2个（对于3级铜箔）；； ；；；；对于直径小于铜箔标称厚度5%的麻点和压痕可以忽略不计。 。。。。
02.皱折
不应有永久变形性皱折
03.划痕
划痕深度不应超过铜箔标称厚度的20%;深度为铜箔标称厚度5% -20%的划痕，，，，，，每300mm×300mm 区域，，，，，，划痕数不应超过3条；； ；；；；对深度小于标称铜箔厚度5%的划痕,其长度无论多长可以忽略不计。 。。。。
04.缺口和撕裂
不应有缺口和撕裂。 。。。。
05、针孔和气隙度
对17μ铜箔，，，，，， 每300mm×300mm区域，，，，，，染色浸透点的个数不应超过5 个；； ；；；；对大于17μm铜箔，，，，，，每300mm×300mm区域染色浸透点的个数不应超过3个; 对小于17μm铜箔的针孔和气隙度的个数应由供需双方商定。 。。。。
06.清洁度
不应有灰尘、污物、腐蚀、盐类、油脂、指印、外来物及其它影响铜箔使用寿命、加工性能或外观的缺陷。 。。。。
5.尺寸
01.片状铜箔的长度和宽度
片状铜箔的长度和宽度应按采购文件规定。 。。。。长度和宽度允许偏差为 ±3.2mm或由供需双方商定。 。。。。
02.卷状铜箔宽度
卷状铜箔宽度应按采购文件规定,卷状铜箔的宽度允许偏差为 ±1.6mm或由供需双方商定。 。。。。
03.厚度 与单位面积
厚度与单位面积质量的换算关系如下：
铜箔厚度（μm）=0.112× 单位面积质量（g/m2 ），，，，，，式中 0.112是按铜的密度为8.93g/cm3确定的一个系数。 。。。。 对于8.81～8.99 g/cm3所有密度的铜箔,该系数的误差在1%之内。 。。。。
6.物理性能
01.可焊性不应有焊料半润湿迹象。 。。。。
02.抗高温氧化性。 。。。。在200℃烘箱中烘制15 min，，，，，，或180℃烘箱中烘制60 min目检铜箔表 面不应有氧化变色。 。。。。
03.铜箔纯度
未经表面处理铜箔的***低纯度(银含量按铜计)应符合以下要求 :
压延铜箔： 99.9%
电解铜箔： 99.8%
来源：网络整理
免责声明：本站部分图片和文字来源于网络收集整理，，，，，，仅供学习交流，，，，，，版权归原作者所有，，，，，，并不代表我站观点。 。。。。本站将不承担任何法律责任，，，，，，如果有侵犯到您的权利，，，，，，请及时联系尊龙凯时删除。 。。。。
