高压柜中铜排如何选择？？？？？？？？铜排的载流量和折弯怎么计算？？？？？？？？

发布时间：2020-12-04点击：3220

铜排又称铜母排或铜汇流排，，，，，，，，是由铜材质制作的，，，，，，，，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，，，，，，，，以免产生尖端放电），，，，，，，，在电路中起输送电流和连接电气设备的作用。。。。。。。

铜排在电气设备，，，，，，，，特别是在成套配电装置中得到了广泛的应用；；；；；；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；；；；；；铜排在使用中一般标有相色字母标志或涂有相色漆，，，，，，，，U相铜排涂有“黄”色，，，，，，，，V相铜排涂有“绿”色，，，，，，，，W相铜排涂有“红”色，，，，，，，，PE母线铜排涂有“黄绿相间”双色。。。。。。。今天我们来学习一下铜排的相关计算!

一、铜排的载流量计算

首先大家要明白铜排在柜内的安装方式分两种形式，，，，，，，，平放和竖放，，，，，，，，竖放的载流量略大于平放，，，，，，，，所以配电柜主母排大都是竖放形式。。。。。。�；；；；；；褂型牛�，，，，，，，铜线的载流量也会随环境温度变化而变化，，，，，，，，在这里我们***多的是采用环境温度为35摄氏。。。。。。。不同环境温度下，，，，，，，，查表得出的载流量需乘以不同环境温度下的校正系数，，，，，，，，就得出不同环境温度下的载流量，，，，，，，，温度越高，，，，，，，，载流量越低。。。。。。。

根据经验，，，，，，，，总结如下

单条铜母排载流量=宽度(mm) X 厚度系数；；；；；；

双母排载流量=宽度(mm) * 厚度系数 * 1.5(经验系数)；；；；；；

铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。。。。。。。

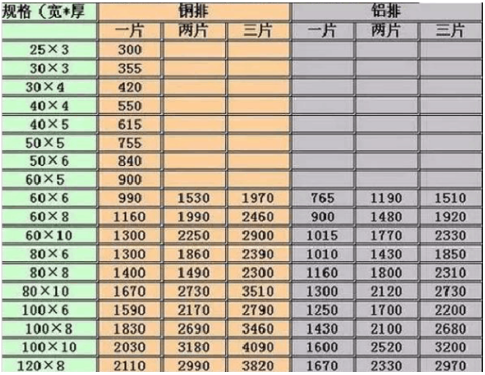

常用铜排的载流量计算方法：

40℃时铜排载流量=排宽*厚度系数（厚度+8）；；；；；；

排宽(mm)；；；；；；厚度系数为：母排12厚时为20；；；；；；10厚时为18；；；；；；依次为：[12-20，，，，，，，，10-18，，，，，，，，8-16，，，，，，，，6-14，，，，，，，，5-13，，，，，，，，4-12]。。。。。。。

双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；；；；；；

3层铜排[40℃]=2*单层铜排；；；；；；

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,***好用异形母排替代)。。。。。。。

例如，，，，，，，，求TMY100*10载流量为：

单层：100*18８=1800(A)[查手册为1860A]；；；；；；

双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；；；；；；[查手册为2942A]；；；；；；

三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

以上所有计算均精确到与手册数据相当接近。。。。。。。

二、铜排折弯的计算方法

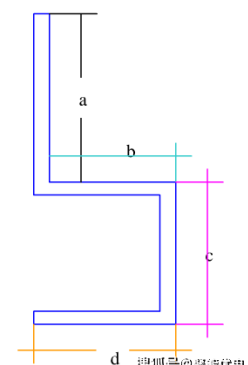

01、平弯（直角弯）外算法

上图其料长：

总长= a+（料厚）+b+（料厚）+c+d -系数*直角弯的个数

注：加料长时全按外加

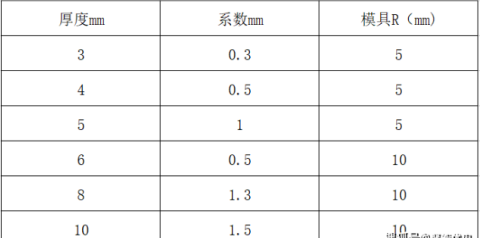

系数基本如下：

02、平弯（直角弯）内算法

03、举例

料厚为3mm时总长= L+0.3+H+0.3

料厚为10mm时总长= L+1.5+H+1.5

注：每个角加两次

三、高压柜中的铜排选择

高压柜的铜排截面选择需要符合两个要求：

（1）满足额定电流

（2）满足短时耐受电流

***条可通过负载容量计算得知，，，，，，，，那么第二条就需要记下 GB3906[附录D]中公式：S=I/a√(t/△θ) 式中：I—额定短时耐受电流；；；；；；a—材质系数，，，，，，，，铜为13，，，，，，，，铝为8.5；；；；；；t—额定短路持续时间；；；；；；△θ—温升（K），，，，，，，，对于裸导体一般取180K，，，，，，，，对于4S持续时间取215K。。。。。。。

则：

25KA/4S系统铜母线***小截面积S=（25/13）*√4/215=260 mm2；；；；；；

31.5KA/4S系统铜母线***小截面积S=（31.5/13）*√4/215=330 mm2；；；；；；

40KA/4S系统铜母线***小截面积S=（40/13）*√4/215=420 mm2；；；；；；

63KA/4S系统铜母线***小截面积S=（63/13）*√4/215=660 mm2；；；；；；

80KA/4S系统铜母线***小截面积S=（80/13）*√4/215=840 mm2；；；；；；

以上两个条件核算出来的铜排截面需以***大值选取。。。。。。。

例如，，，，，，，，某个回路中设计院给出的电流参数为：

额定电流630A、短时耐受电流为31.5KA，，，，，，，，那么核算额定电流630A应采用TMY-40*6、核算短时耐受电流为31.5KA应采用TMY-60*6（通过上表查的31.5KA/4S铜母线***小截面积为330 mm2 ），，，，，，，，TMY-60*6截面为360 mm2 大于上述表中***小截面积330 mm2。。。。。。。

按照两个条件中的***大值选择得出：

额定电流630A、短时耐受电流为31.5KA的母线应选择TMY-60*6。。。。。。。
