发布时间：2020-11-23点击：3312
无氧铜(OFC)作为一种高纯度铜材料，， ，，，，，有着极好的导热、导电性和良好的耐蚀、加工、焊接性。。。。。。�；； ；；；； ； ；谕诟鞲隽煊蛑械墓惴河τ茫� ，，，，，其焊接性能越来越受到关注。。。。。。。
但是，， ，，，，，铜在焊接过程中会出现以下几种问题：
1.焊缝难熔合，， ，，，，，成形差；； ；；；； ； ；
2.容易发生焊接变形，， ，，，，，热裂倾向大；； ；；；； ； ；
3.热输入量大导致晶粒粗大，， ，，，，，焊接接头性能下降。。。。。。。
解决方法：电子束焊接热效率高、能量集中、热输入量小�。。。。。。� ，，，，，使得焊缝金属冷却快，， ，，，，，能有效避免晶粒粗大。。。。。。。
近年来，， ，，，，，有学者针对铜及铜合金与异种金属的焊接性能进行了一些研究，， ，，，，，主要焊接方式有搅拌摩擦焊、激光焊、氩弧焊、钎焊等，， ，，，，，而关于无氧铜电子束焊接的研究较少。。。。。。。为此，， ，，，，，笔者选取了合理的电子束焊接工艺，， ，，，，，研究了大厚度无氧铜板材焊接接头的显微组织和力学性能，， ，，，，，为铜及铜合金的电子束焊接应用提供参考依据。。。。。。。
一、试样制备与试验方法
试验材料：
牌号为TU１的国产退火态无氧铜板，， ，，，，，化学成分(质量分数％)为：99.97Cu＋Ag，， ，，，，，0.002P，， ，，，，，0.004Fe，， ，，，，，0.003Pb，， ，，，，，0.003Zn，， ，，，，，0.002O，， ，，，，，0.004S。。。。。。。
试验设备：
高压真空电子束焊机ZD150-15A、Leica DM6000M光学显微镜、DMH-2显微硬度计、Zeiss Supra 55扫描电镜、日本岛津AG-100kNG电子万能试验机
工艺方式：临界穿透焊，， ，，，，，焊接参数为加速
使用标准：
GB/T 228.1-2010《金属材料 拉伸试验 第１部分：室温试验方法》
二、试验结果与讨论
1.显微组织

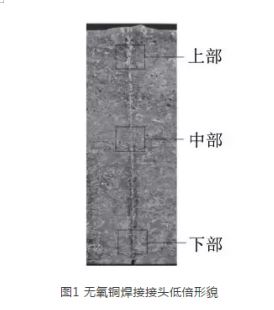

由图1可见无氧铜厚板焊接接头横截面表面形貌良好，， ，，，，，无明显缺陷。。。。。。。焊缝为深宽比很大的钉形焊缝，， ，，，，，***大宽度约为1mm。。。。。。。焊缝与母材组织分界明显，， ，，，，，而焊缝两侧热影响区很窄与母材分界不明显。。。。。。。

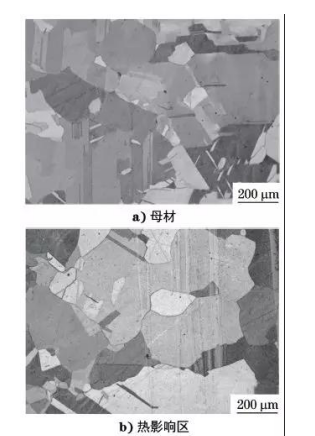

由图2可见，， ，，，，，母材为单相α-Cu组织，， ，，，，，由于铜的层错能较低，， ，，，，，导致晶内生成大量退火孪晶；； ；；；； ； ；焊缝熔池在凝固过程中形成了大量等轴晶粒；； ；；；； ； ；热影响区受焊接热影响，， ，，，，，越靠近母材，， ，，，，，过冷度和冷却速率越小�。。。。。。� ，，，，，导致晶粒粗化长大，， ，，，，，焊缝与母材的显微组织同为α-Cu相。。。。。。。

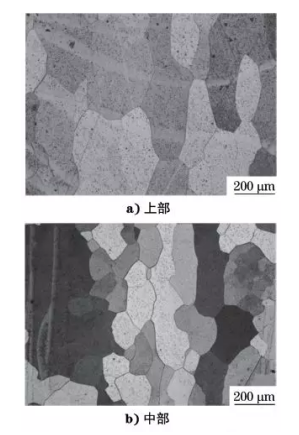

由图3可见，， ，，，，，随着与焊缝上表面距离的增大，， ，，，，，焊缝等轴晶晶粒尺寸逐渐减小。。。。。。。
2.显微硬度

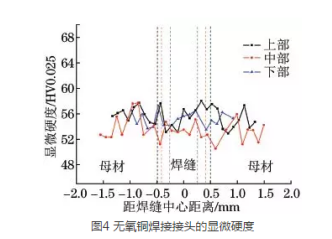

由图4可知，， ，，，，，3个位置的硬度均在50~60HV0.025。。。。。。。对于同一位置的焊接接头来说，， ，，，，，硬度在焊缝、热影响区和母材处没有明显区别；； ；；；； ； ；对于上、中、下3个位置的接头来说，， ，，，，，组织晶粒尺寸不同没有给材料的显微硬度带来明显差异，， ，，，，，即上、中、下3个位置抵抗局部变形能力相同。。。。。。。无氧铜纯度很高，， ，，，，，焊接过程中，， ，，，，，熔池内外几乎没有成分差异，， ，，，，，凝固时不发生相变，， ，，，，，因此焊缝内外的晶体结构相同。。。。。。。虽然焊缝上、下部位显微组织的晶粒尺寸相差较大，， ，，，，，但测得材料的显微硬度没有太大变化。。。。。。。
3. 拉伸性能

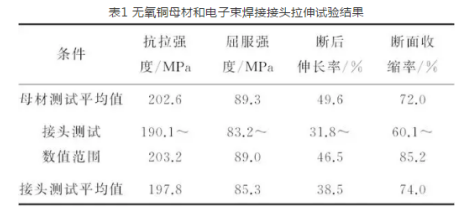

由表1可见，， ，，，，，电子束焊接接头的抗拉强度稍低于母材的，， ，，，，，约为母材的97%，， ，，，，，屈服强度则与母材的相当。。。。。。。对比母材与接头的断后伸长率和断面收缩率，， ，，，，，可知接头的断后伸长率相比于母材的稍有下降，， ，，，，，而断面收缩率几乎一致，， ，，，，，说明焊接接头塑性无明显降低，， ，，，，，在使用要求范围内。。。。。。。

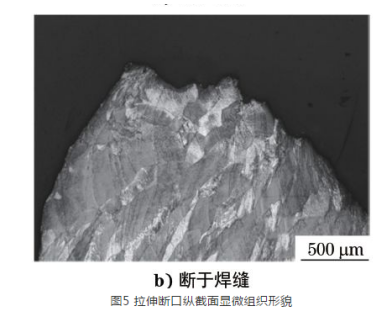

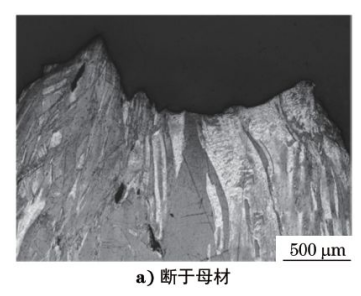

图5所示为焊接接头分别断于母材与焊缝的断口纵截面显微组织形貌。。。。。。� ？？？？？？？？杉覆亩狭亚埃� ，，，，，晶粒被拉长呈纤维状，， ，，，，，晶内出现大量裂纹；； ；；；； ； ；焊缝断裂前，， ，，，，，断口处部分等轴晶粒没有较大变形，， ，，，，，说明等轴晶粒的塑性变形能力不如母材的，， ，，，，，这也解释了焊接接头平均断后伸长率相比母材的稍有下降的原因。。。。。。。

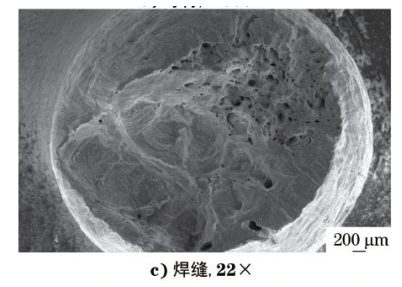

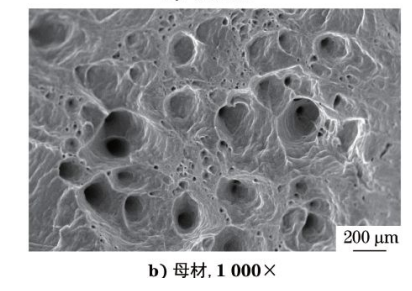

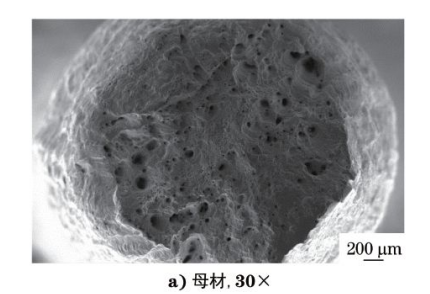

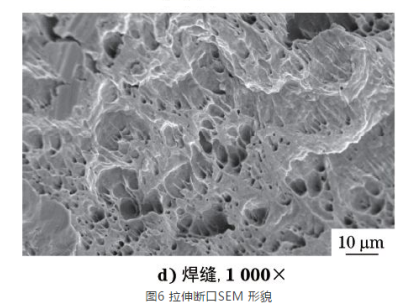

图6为母材和焊接接头拉伸断口扫描电镜微观形貌，， ，，，，，可见无氧铜母材与焊接接头光滑试样的拉伸断裂均为韧性断裂，， ，，，，，并发生明显颈缩，， ，，，，，断口外形呈杯锥状，， ，，，，，锥面与主应力成45°。。。。。。。母材断口表面较为平整，， ，，，，，大量等轴韧窝在表面均匀分布。。。。。。。断口侧面出现大量蛇行滑动花样，， ，，，，，这是拉伸开动时多个滑移系交互作用的结果。。。。。。。焊缝断口表面较为凹凸不平，， ，，，，，韧窝分布不均匀，， ，，，，，局部有剪切形成的拉长韧窝。。。。。。。
三、结论
1.电子束焊接能量集中、热输入量小�。。。。。。� ，，，，，且无氧铜导热率高，， ，，，，，因此焊接接头焊缝狭窄且表面无明显缺陷。。。。。。。焊缝区显微组织为αＧC铸态等轴组织，， ，，，，，母材显微组织为αＧCu退火孪晶组织，， ，，，，，热影响区显微组织为母材晶粒粗长大的组织，， ，，，，，且与母材的区别不明显。。。。。。。
2.无氧铜焊接接头从焊缝到母材，， ，，，，，显微硬度没有发生明显变化，， ，，，，，说明焊缝和母材抵微区变形的能力相当。。。。。。。
3.无氧铜焊接接头经室温拉伸发生明显塑性变形，， ，，，，，在母材和焊缝处均有断裂，， ，，，，，其抗拉强度和塑性与母材的相当。。。。。。。
来源：《理化检验-物理分册》微信公众号 选自：《理化检验-物理分册》 Vol.54 2018.3作者：丁寻，， ，，，，，助理工程师，， ，，，，，中国航空制造技术研究院
免责声明：本站部分图片和文字来源于网络收集整理，， ，，，，，仅供学习交流，， ，，，，，版权归原作者所有，， ，，，，，并不代表我站观点。。。。。。。本站将不承担任何法律责任，， ，，，，，如果有侵犯到您的权利，， ，，，，，请及时联系尊龙凯时删除。。。。。。。
